Drei Gebäude und deren Umgebung sind in Form von 360°-Aufnahmen digital abgebildet und über Navigationselemente am Computer individuell begehbar.

Eingebunden sind folgende Elemente:

Die Gebäude unterscheiden sich hinsichtlich Bau- und Anlagentechnik, zudem sind die virtuellen Gebäudebegehungen nach unterschiedlichen didaktischen Konzepten konzipiert.

Von der Grundstruktur sind alle drei virtuellen Gebäudebegehungen gleich aufgebaut.

Zu Beginn wird die Nutzung des Tools in einem Video-Tutorial erläutert. Erläutert wird sowohl die technische Handhabung als auch die eingebundenen Elemente, Unterlagen und Tools.

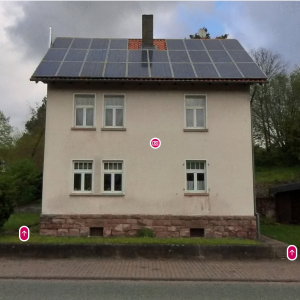

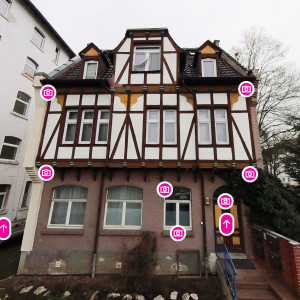

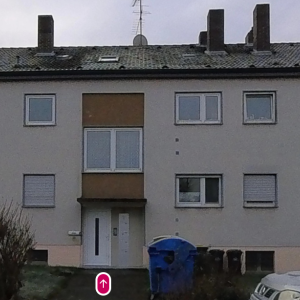

Für die digitale Begehung sind alle drei Gebäude und deren Umgebung in Form von 360°-Aufnahmen abgebildet und über Navigationselemente individuell begehbar. Details werden zusätzlich in Form von Fotos dargestellt.

Bestandteil sind zudem auf die Gebäude ausgerichtete Energieberatungsdialoge. Hierbei wird zwischen Intro (Anfrage) und Interview (Vor-Ort-Gespräch) unterschieden.

Weiter werden für jedes Gebäude Unterlagen bereitgestellt, aus denen wichtige Informationen entnommen werden können. Dazu gehören beispielsweise Baubeschreibungen, Bauscheine, Schornsteinfegerprotokolle, Grundrisse, Ansichten, und Schnitte der Gebäude sowie Lagepläne.

Ergänzend zur möglichst detailgetreuen Abbildung der in der Praxis vorzufindenden Gegebenheiten sind weiterführende Informationen eingebunden wie Thermographie-Aufnahmen, fachliche Erläuterungen in Form von interaktiven Textelementen, Videos oder graphischen Elementen.

Über die Hauptschaltfläche „WÜ-Hüllfläche“ kann die wärmeübertragende Hüllfläche angezeigt werden. Hierbei kann bei jedem 360°-Bild die wärmeübertragende Hüllfläche angezeigt werden, sowohl von außen als auch aus dem Gebäudeinneren. Neben der dreidimensionalen 360°-Ansicht kann die Hüllfläche zudem über die Unterlagen eingesehen werden.

Als Arbeitshilfe ist die Checkliste Bestandsaufnahme verlinkt, welche von der Deutschen Energieagentur (dena) herausgegeben wurde. Diese kann mit den anhand der Begehung ermittelten Daten ausgefüllt werden und mit einer Musterlösung in Form einer ausgefüllten Checkliste abgeglichen werden.

Unter „Tools & Hilfe“ sind zudem Webseiten verlinkt, mit deren Hilfe für alle relevanten Themen hilfreiche Informationen zu finden sind.

Im folgenden werden die Tools beschrieben, die sich bei den einzelnen Gebäuden unterscheiden.

Das Intro für dieses Gebäude stellt ein imaginäres Telefonat zwischen Auftraggeber und Energieberaterin dar, welches typische Elementen eines solchen Telefonates beinhaltet. Später, im Rahmen der Vor-Ort-Begehung, gibt es einen Dialog im Rahmen eines Vor-Ort-Gesprächs am Küchentisch, der wichtige Aspekte eines realistischen Ablaufs abbildet.

Die folgenden Unterlagen stehen für Gebäude 1 zur Verfügung: Bauschein, Baubeschreibung, Schornsteinfegerprotokoll, Ansichten, Grundrisse, Schnitt, Lageplan.

Über die Hauptschaltfläche „Informationen“ können Detailinformationen zum Gebäude und zum Vorgehen bei der Bestandsaufnahme sowie die Musterlösung der Checkliste Datenaufnahme ein- oder ausgeblendet werden.

Für die Anlagentechnik des Gebäudes wird ein Rohrleitungs- und Instrumentenschema bereitgestellt. Dieses bietet eine klare und übersichtliche visuelle Darstellung der Heizungsanlage. Alle Komponenten sind hierbei gekennzeichnet und eindeutig zugeordnet. Für die Schulung können die Komponenten nacheinander eingeblendet werden.

Um die Aufstellungsmöglichkeiten für die Außeneinheiten von Wärmepumpen zu betrachten, wurde ein eigenes kleines Tool entwickelt, welches in die Navigation integriert ist. Hiermit können vier unterschiedliche illustrierte, imaginäre Aufstellungsorte ein- und ausgeblendet werden. Gleichzeitig werden die Aufstellungsmöglichkeiten im Flurstückplan anhand der Einblendung eines grünen Rechtecks verdeutlicht. Um mögliche Abstandsvorgaben bewerten zu können, ist zusätzlich ein Raster mit Maßstab in den Flurstückplan eingebettet.

Das Szenario des Intros bezieht sich bei Gebäude 2 auf eine fiktive Party, auf der die zu beratende Person unsere Energieberaterin anspricht und mit ihr eine Energieberatung vereinbart. Das Vor-Ort-Gespräch beinhaltet unter anderem das Thema Energieverbrauch, Denkmalschutz und erneuerbare Energien.

Die folgenden Unterlagen stehen für Gebäude 2 zur Verfügung: Schornsteinfegerprotokoll, Ansichten, Grundrisse, Schnitt, Lageplan.

Kernelement der virtuellen Gebäudebegehung von Gebäude 2 ist der Aufgabenkatalog, welcher in Form von neun Aufgaben mit je zwei Schwerpunkten wesentliche Themenbereiche der Datenaufnahme behandelt.

Die Aufgaben in Form von Antwort-Wahl-Fragen, Zuordnungs- und Rechenaufgaben werden in Form einer interaktiven PDF-Datei zur Verfügung gestellt. Für jede Fragestellung wird eine Lösung bereitgestellt, welche aufgerufen werden kann, um die bearbeiteten Fragestellungen zu kontrollieren. Zusätzlich gibt es Erläuterungen und Informationen zu den Ergebnissen.

Über ein Auswahlmenü zur Navigation gelangt man zu den entsprechenden Wegepunkten in der Tour. Dort wird über Schaltflächen mit Fragezeichen verdeutlicht, welche Sachverhalte bewertet werden sollen.

Das individuelle Kundenszenario für Gebäude 3 bezieht sich auf eine Anfrage via Online-Formular. Im Gespräch vor Ort wird unter anderem eine vorhandene Schimmelproblemattik thematisiert.

Die folgenden Unterlagen stehen für Gebäude 3 zur Verfügung: Gas- und Stromabrechnungen, Baubeschreibung der Erneuerung des Dachstuhls, Schornsteinfegerprotokoll, Ansichten, Grundrisse, Schnitt, Lageplan, Rechnung vom Fenstertausch, Registrierung der PV-Anlage.

Ansonsten enthält das Tool zu Gebäude 3 keine Elemente, die über die in der Grundstruktur beschriebenen Elemente hinausgehen.
